當前位置:主頁 > 新聞中心 > 余壓監控系統的原理及安裝圖解
余壓監控系統的原理及安裝圖解
時間:2021-06-08 10:51:08 點擊次數:4250

余壓監控系統可通過控制旁通閥的開閉,將機械加壓送風系統的余壓值有效控制在國標要求的合理范圍內——防煙樓梯間40-50Pa,前室、合用前室、消防電梯間前室、封閉避難層(間)為25-30Pa。這樣既阻止了有害煙氣的進入,也確保了防火門在需要人員疏散時可以正常開閉。

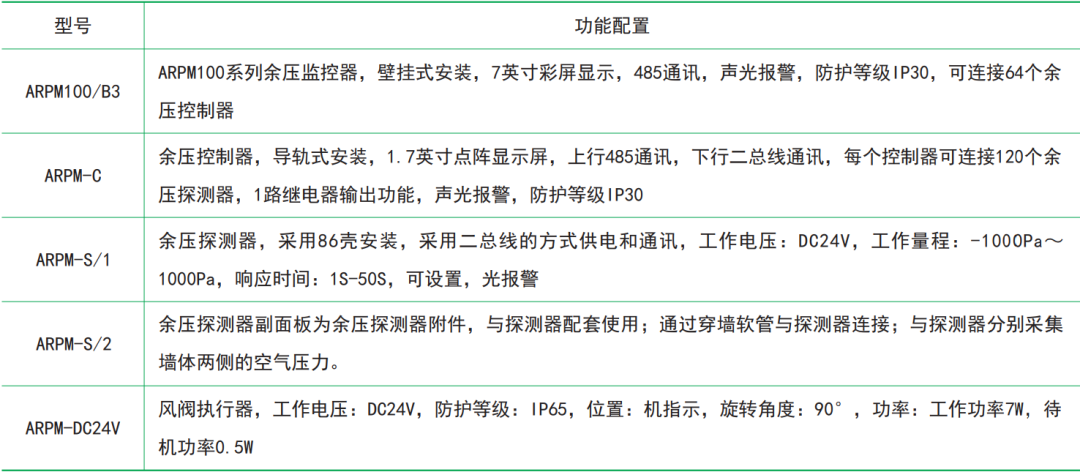

余壓監控系統由余壓監控器(主機)、余壓控制器、余壓探測器、風閥執行器、系統監控專用軟件等部分或全部設備組成。以下為某品牌預壓檢測系統設備的系統結構與應用圖例,供參考。

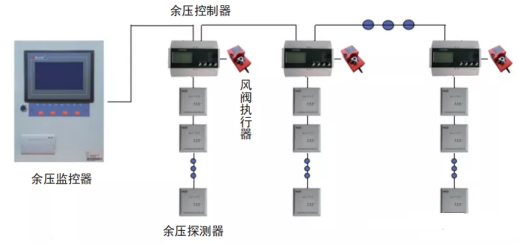

1余壓監控系統結構



設計說明

1)余壓監控器(主機)與余壓控制器之間是485通訊,連接方式為手拉手連接,線型NH-RVSP-2*1.5mm2,通訊距離為500米;

2)主機支持2RS485通訊回路,每條回路可連接32個余壓控制器;

3)余壓控制器與余壓探測器之間為二總線通訊,通訊距離500m,線型NH-RVSP-2*2.5mm2

3)一只余壓控制器可帶120個余壓探測器。



2余壓監控應用圖例

2.1疏散通道余壓監控系統圖



疏散通道及前室余壓監控系統圖

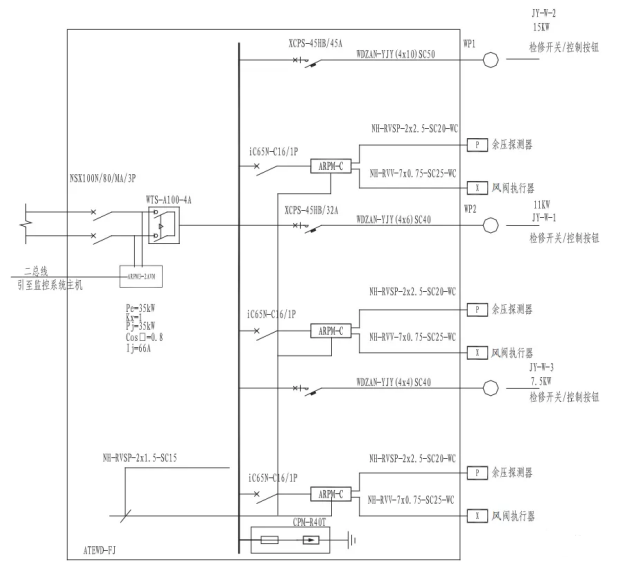

2.2監控系統配電圖

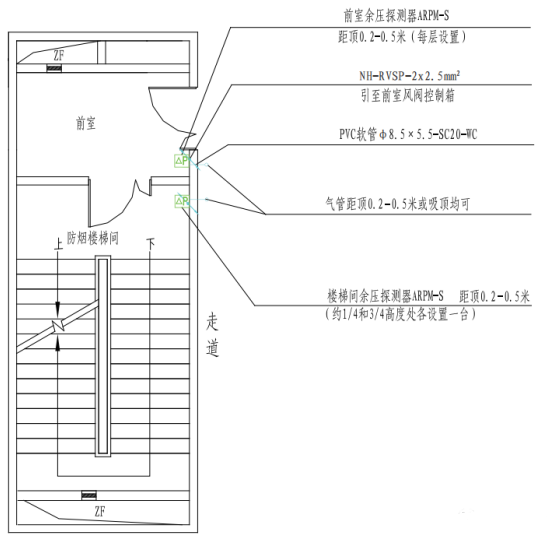

2.3探測器平面圖



余壓探測器平面示意圖

1)前室每層均設余壓探測器;

2)樓梯間在約1/43/4高度處各設置一臺余壓探測器;

3)引壓用的氣管可根據現場實際情況裝于墻面或吸頂安裝均可;

4)余壓深測器通過N-IYSP-2x2.5m2-SC20-C,沿樓板垂直敷設至風間控制箱。

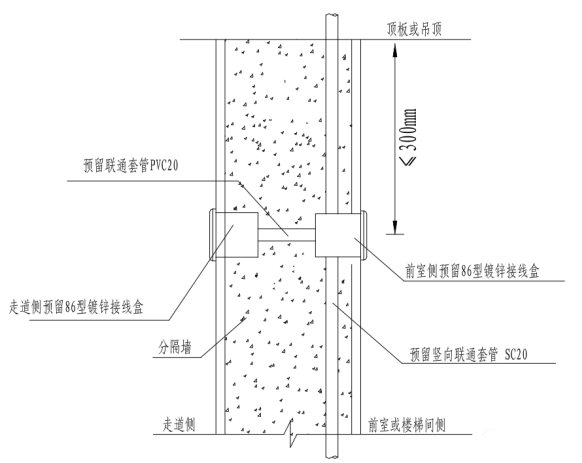

2.4探測器立面安裝示意圖
